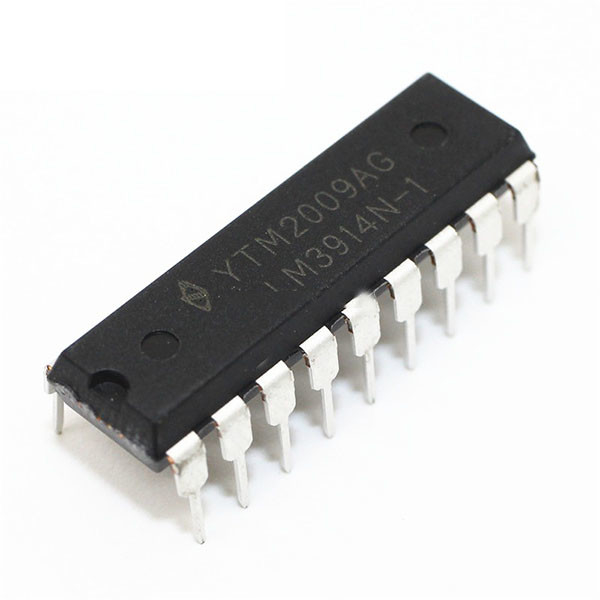

LM3914N-1 o motorista IC CAD modela o amplificador IC da instrumentação

Modelos do CAD do motorista LM3914N-1, folha de dados

Descrição

O LM3914 é um circuito integrado monolítico que detecte níveis de tensão análoga e conduza 10 diodos emissores de luz, fornecendo uma exposição análoga linear. Um único pino muda a exposição de um ponto movente a um gráfico de barra. A movimentação atual ao diodo emissor de luz é regulada e programável, eliminando a necessidade para os resistores. Esta característica é uma que permite a operação do sistema inteiro de menos do que 3V.
O circuito contém seus próprios referência ajustável e divisor de tensão exato de 10 etapas. O amortecedor de entrada baixo-polarização-atual aceita sinais moer para baixo, ou o v, não precisa ainda nenhuma proteção contra entradas de 35V acima ou debaixo da terra. O amortecedor conduz 10 comparadores individuais providos ao divisor da precisão. As não-linearidades da indicação podem assim ser guardadas tipicamente a 1/2%, mesmo sobre uma variação da temperatura larga.
A versatilidade foi projetada no LM3914 de modo que o controlador, o alarme visual, e as funções expandidas da escala fossem adicionados facilmente sobre ao sistema de exposição. O circuito pode conduzir o diodo emissor de luz de muitas cores, ou lâmpadas incandescentes baixo-atuais. Muitos LM3914s podem “ser acorrentados” para formar exposições de 20 a mais de 100 segmentos. Ambas as extremidades do divisor de tensão estão externamente disponíveis de modo que 2 motoristas possam ser feitos em um medidor do zero-centro.
O LM3914 é muito fácil de aplicar-se como um circuito análogo do medidor. Um medidor 1.2V completo exige somente 1 resistor e um único 3V à fonte 15V além do que os 10 diodos emissores de luz da exposição. Se o 1 resistor é um potenciômetro, transforma-se o controle de brilho do diodo emissor de luz. Os ilustrates simplificados do diagrama de bloco estes circuitos extremamente simples do extermnal.
Quando no modo do ponto, há uma pequena quantidade de sobreposição ou “desvaneça-se” (aproximadamente 1 milivolt) entre segmentos. Isto assegura que nunca todo o diodo emissor de luz será "OFF", e toda a exposição ambígua é evitada assim. As várias exposições novas são possíveis.
Muita da flexibilidade da exposição deriva-se do fato de que todas as saídas são individuais, C.C. regulou correntes. Os vários efeitos podem ser conseguidos modulando estas correntes. As saídas individuais podem conduzir um transistor assim como um diodo emissor de luz ao mesmo tempo, assim as funções de controlador que incluem o “stagin

Diagrama de conexão LM3914N-1

Diagrama de bloco LM3914N-1

Características

·Diodo emissor de luz das movimentações, LCDs ou vácuo Fluorescents
·Barra ou usuário de Dot Display Mode Externally Selectableby
·Expansível às exposições de 100 etapas
·Referência interna da tensão de 1.2V a 12V
·Opera-se com única fonte de menos do que 3V
·As entradas operam-se para baixo para moer
·Corrente de saída programável de 2 miliampères a 30mA
·Nenhuma interruptor ou interação multiplex BetweenOutputs
·A entrada suporta +35V sem saídas do orFalse de dano
·O motorista Outputs do diodo emissor de luz é regulado atual, Aberto-coletores
·As saídas podem conectar com a lógica de TTL ou do CMOS
·O divisor interno de 10 etapas é flutuar andcan seja vasta gama provida do toa de tensões

Aplicação LM3914N-1 típica

Folha de dados

Você pode transferir a folha de dados a relação dada abaixo.

                                         Folha de dados LM3914N-1
