| Lugar de origem | Chamada |
| Marca | Broadcom |
| Certificação | ROHS |
| Número do modelo | HCNW136-500E |
Folha de dados de HCNW136-500E
Detalhes do produto

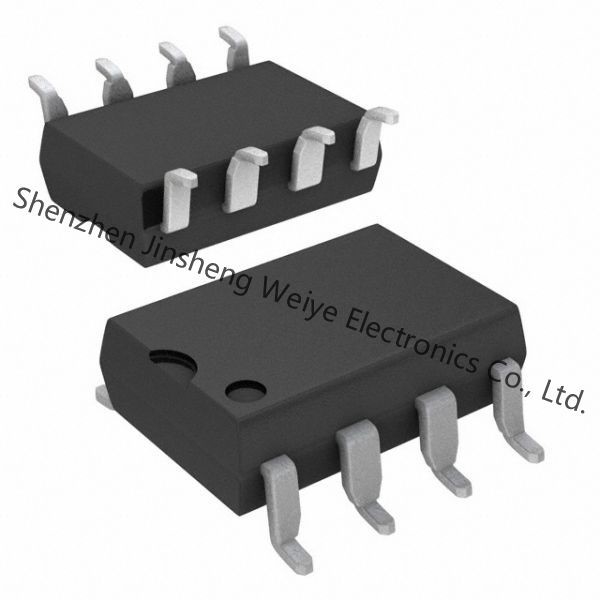

Estes acopladores óticos do diodo-transistor usam uma camada de isolamento entre um diodo emissor de luz e um fotodetector integrado para fornecer a isolação elétrica entre a entrada e a saída. As conexões separadas para a polarização do fotodiodo e o aumento do coletor do saída-transistor aceleram a cem vezes que de um acoplador convencional do fototransistor reduzindo a capacidade do base-coletor. Estes acopladores óticos do monocanal estão disponíveis no MERGULHO 8-Pin, no SO-8 e em configurações Widebody do pacote.
• Alta velocidade: 1 Mb/s
• TTL compatível
• Disponível 8-Pin no MERGULHO, SO-8, pacotes widebody
• Saída de coletor aberto
• Aprovação da segurança
O UL reconheceu – 3750 Vrms para 1 minuto (5000 Vrms para 1 minuto para HCNW e dispositivos da opção 020) por UL1577 CSA aprovado
O EN 60747-5-2 de IEC/EN/DIN aprovou
– VIORM = pico de 560 V para os dispositivos SO8
– VIORM = pico de 630 V para dispositivos do MERGULHO 300mil
– VIORM = pico de 1414 V para dispositivos (widebody) do MERGULHO 400mil
• Versão de duplo canal disponível (253X/053X/0534)
• Isolação de alta tensão
• Isolamento do sinal de vídeo
• Linha receptores
• Elemento do feedback em fontes de alimentação comutadas do modo
• Isolamento de alta velocidade da terra da lógica
– TTL/TTL, TTL/CMOS, TTL/LSTTL
• Substitui transformadores do pulso
• Substitui isoladores lentos do fototransistor
• Isolamento da terra de sinal análogo
Especificações
| Atributo | Valor de atributo |
|---|---|
| Fabricante | Broadcom |
| Categoria de produto | Acopladores óticos da saída do transistor |
| Série | - |
| Empacotamento | Empacotamento alternativo |
| Pacote-caso | 8-SMD, asa da gaivota |
| Entrada-tipo | C.C. |
| Operar-temperatura | -55°C ~ 85°C |
| Montagem-tipo | Montagem de superfície |
| Saída-tipo | Transistor com base |
| Número--canais | 1 canal |
| Fornecedor-Dispositivo-pacote | Asa da gaivota 8-DIP |
| Dados-taxa | 1 Mbps |
| Corrente de saída avaliado | 8mA |
| Tensão-Saída-máximo | 20V |
| Atual-C.C.-dianteiro-se-máximo | 25mA |
| Tensão-isolamento | 5000Vrms |
| Vf | 1.68V |
| Relação de transferência atual | 15% @ 16mA |
| Atual-Transferência-Relação-máximo | - |
| Desligue o tempo | 1μs, 1μs (máximos) |
| Elevação-Queda-tempo-Typ | - |
| Saturação de Vce | - |
| Paládio-Poder-dissipação | 100 mW |
| Temperatura de funcionamento máximo | + 70 C |
| Variação da temperatura de funcionamento | 0 C |
| Vf-Dianteiro-tensão | 1,68 V |
| Isolamento-tensão | 5000 Vrms |
| Saída-atual | 8 miliampères |
| Vr-Reverso-tensão | 3 V |
| Se-Dianteiro-atual | 16 miliampères |
| Pacote-caso | Asa da gaivota PDIP-8 |
| Atual-Transferência-relação | 50% |
| Máximo-Coletor-atual | 8 miliampères |
Formulário, pacote, componente compatível funcional
| Fabricante Part # | Descrição | Fabricante | Compare |
| HCNW136-500E Ótica eletrónica |
1 ACOPLADOR ÓTICO da SAÍDA da LÓGICA do CANAL, 1Mbps, 0,400 POLEGADAS, CORPO LARGO, MONTAGEM DE SUPERFÍCIE, DIP-8 | Tecnologias de Avago | HCNW136-500E contra HCNW136-500E |
